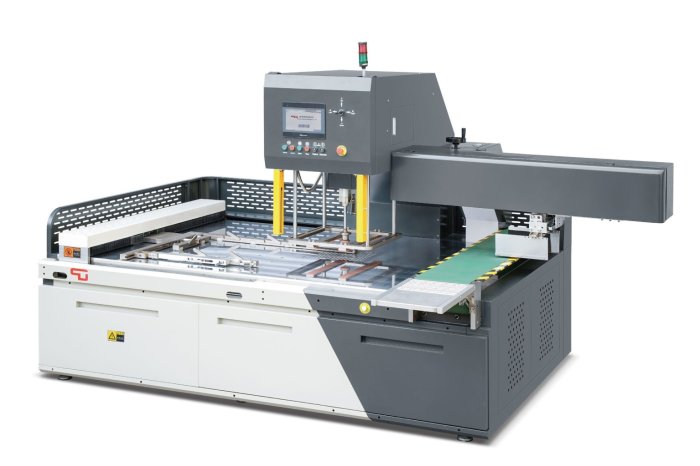

Машина для отделения заготовок + ротационная пресс-форма + манипулятор HTQF-680TR/920TR/1080TR
Машина предназначена для автоматизации процесса удаления облоя и выгрузки готовой продукции в полиграфическом и упаковочном производстве (бирки, ярлыки, фармацевтическая и косметическая упаковка, сигаретная пачка, упаковка для чая и прочие изделия).
Наличие манипулятора облегчает работу оператора.
Подробности
Наличие манипулятора облегчает работу оператора.
Описание машины для высечки с удалением облоя + ротационная пресс-форма + манипулятор HTQF
1. Поворот верхней формы на 180 градусов облегчает обработку заготовок расположенных крест-накрест.
2. Благодаря использованию манипулятора работа стала проще, безопаснее и экономичнее.
Зачем нужна поворотная голова?

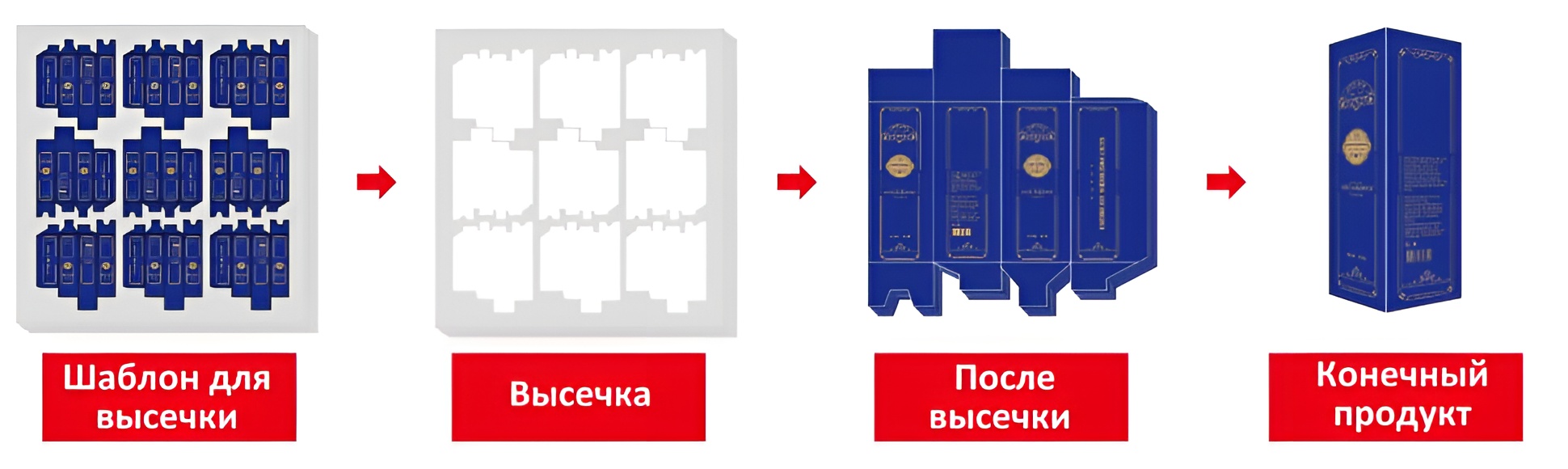

После высечки (штанцевания) лист приходит на машину для отделения заготовок в определённой ориентации. Поворотная голова позволяет легко извлекать заготовки, когда ориентация изделия на листе не совпадает с направлением подачи.Если заготовка (например, коробка или бирка) расположена на листе поперек направления движения, стандартная голова не может её корректно захватить и вытолкнуть — выталкивающие стержни бьют «не туда». Приходится либо переориентировать раскладку на листе (теряется площадь, снижается выход), либо добавлять ручной труд на доотделку.
С поворотной головой станок разворачивает рабочий инструмент под нужным углом и обрабатывает лист вне зависимости от того, как ориентированы заготовки. Это даёт свободу в раскладке. Технолог может разместить заготовки на листе максимально экономно — поперёк, вдоль, вперемешку — и машина справится с любой ориентацией. Оптимальная раскладка напрямую снижает расход материала на тираже. Не нужно доотделять «трудные» листы вручную.
- Машина отличается усиленной, качественно изготовленной и рационально сконструированной цельной рамой.
- Оснащена высокоточными линейными направляющими и серводвигателями для плавного и точного перемещения.
- Удобный сенсорный экран для быстрого и простого программирования.
- Легко адаптируется под конкретные производственные задачи заказчика.
- Автоматическая система смазки продлевает срок службы машины.
- Воздушные форсунки на рабочем столе обеспечивают плавное перемещение стоп бумаги и предотвращают появление царапин на поверхности стола.
- Поворот верхнего модуля на 180° облегчает вырубку изделий, расположенных в перекрёстном порядке.
- Манипуляторная рука автоматически извлекает готовые изделия, заменяя ручной труд и делая процесс работы более лёгким и безопасным.
Технические характеристики машины для высечки с удалением облоя + ротационная пресс-форма + манипулятор HTQF
| Модель | HTQF-680TR | HTQF-920TR | HTQF-1080TR | |||
|---|---|---|---|---|---|---|
| Габариты машины, мм (Д×Ш×В) | 2600 X 1400 X 1950 | 2700 X 1950 X 2250 | 3100 X 2250 X 2250 | |||
| Габариты упаковки, мм (Д×Ш×В) | 2100 X 1500 X 2200 | 3100 X 1800 X 1950 | 3600 X 2050 X 1950 | |||
| Масса нетто/брутто, кг | 1700/1900 | 2200/2500 | 2600/3100 | |||
| Макс. формат листа (X×Y), мм | 680 X 480 | 920 X 680 | 1080 X 780 | |||
| Мин. формат листа (X×Y), мм | 400 X 300 | 550 X 400 | 650 X 450 | |||
| Макс. формат, мм | 290 X 290 | 420 X 420 | 450 X 450 | |||
| Мин. формат, мм | 30 X 30 | 30 X 30 | 30 X 30 | |||
| Диапазон захвата манипулятора, мм | 30-180 | 30-260 | 30-300 | |||
| Длина захвата манипулятора, градусы | 50-1200 | 50-1500 | 50-1800 | |||
| Скорость, цикл./мин |
15-22
Все модели
|
|||||
| Макс. высота стопы, мм |
100
Все модели
|
|||||
| Мин. высота стопы, мм |
40
Все модели
|
|||||
| Партия, мм |
850
Все модели
|
|||||
| Макс. рабочее давление, бар |
70
Все модели
|
|||||
| Расход воздуха, л/мин |
4
Все модели
|
|||||
| Маршрут вращения |
0-180 °
Все модели
|
|||||
| Общая мощность |
7 кВт, 380В
Все модели
|
|||||
