Инструменты для iECHO TK, SK2 и BK
Раскройные системы и режущие плоттеры IECHO заслужили популярность на российском и международном рынках благодаря своему качеству, престижному виду, доступной цене и в том числе богатому набору опций и высококачественных инструментов.
Остановимся на инструментах - сменных моделях, позволяющих обрабатывать постоянно растущий спектр материалов. Надо отметить, что у серий TK и BK одинаковые инструменты, которые могут устанавливаться в любую из машин.

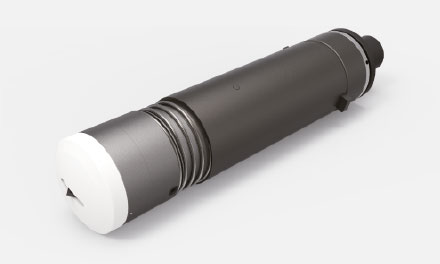

Универсальный режущий инструмент предназначен для сквозной резки материалов толщиной до 5 мм. В сравнении с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, т. к. обеспечивает самую высокую скорость резки и низкие затраты на техническое обслуживание. Защитная гильза, оснащенная пружиной, дает возможность осуществлять резку с очень высокой точностью. Имеет три типа держателей для разных лезвий.

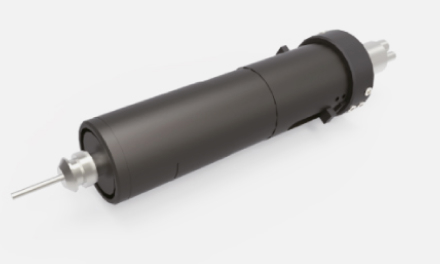

RZ - Фрезерный инструмент CNC
Шпиндель фрезы обеспечивает высокую скорость вращения - до 60000 об./мин и мощностью 350 Вт.
Фреза с высокочастотным приводом может использоваться для резки жестких материалов толщиной до 20 мм. Может оснащаться пылесосом для очистки обрабатываемой поверхности, что сводит к минимуму запыление помещения, а система воздушного охлаждения способствует увеличению срока службы шпинделя и лопастей.
Инструмент IECHO RZ способен работать 24 часа, 7 дней в неделю.

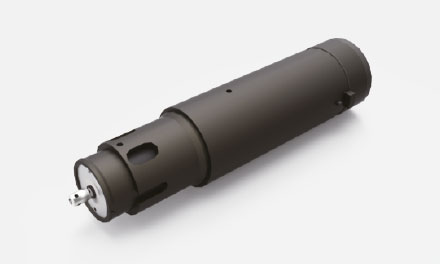

KCT - Инструмент для надсечки Kiss Cut Tool
Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (винила, бумаги, наклеек и пр.). IECHO KCT с точной настройкой глубины позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).

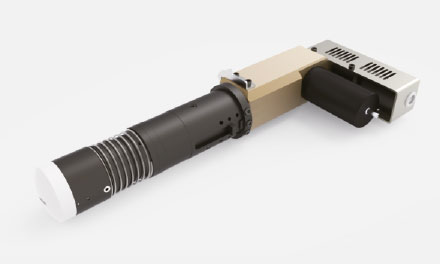

Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов мягкой и средней жесткости.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18 000 колебаний в минуту. Для инструмента IECHO EOT предусмотрены лезвия нескольких видов.
Имеется вариация инструмента EOT 2,5 с амплитудой хода 2,5 мм.
EOT 4 - Электрический осциллирующий инструмент
Инструмент EOT 4 с увеличенным ходом ножа до 4 мм, может резать толстый и плотный материал с высокой скоростью. Он оснащен системой воздушного охлаждения для продления срока службы лезвия. Используется для резки сэндвич-панелей, сотового и гофрированного картона,толстой картонной доски и прочной кожи.

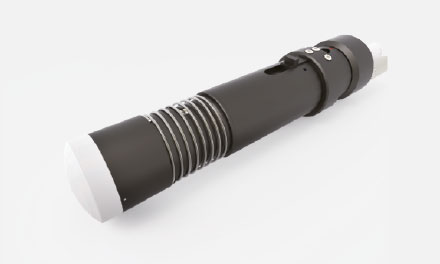

POT - Пневматический осциллирующий инструмент
Пневматический осциллирующий инструмент IECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх–вниз с частотой 12 000 колебаний в минуту и с амплитудой хода 8 мм. Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов до 60 мм. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки. С помощью установки высокой балки (с увеличенным расстоянием до стола) и специального лезвия возможна резка материалов толщиной до 110 мм.
Инструмент для пробивки отверстий и прорезей линейного расположения используется для быстрого нанесения на картон и гофрокартон линий сгиба с последующим формированием объемного изделия и для легкого отделения деталей от несущего полотна. Для перфоратора предусмотрены восемь зубчатых лезвий с разным шагом и размером зубьев прямоугольного профиля.

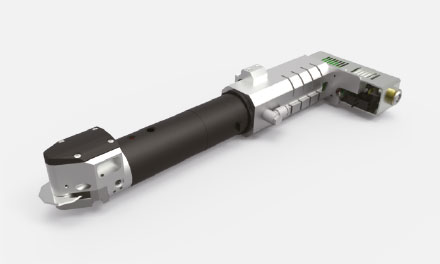

Ротационный инструмент PRT с увеличенной мощностью используется для более широкого спектра материалов. Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов. Легко справляется со сложными материалами (техническими тканями) – препреги, материалы на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника. Он оснащён системой воздушного охлаждения для снижения температуры двигателя, что увеличивает срок его службы.

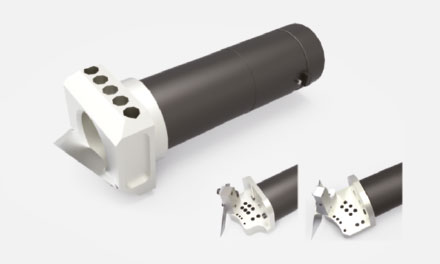

Специальный инструмент для резки под углом. С его помощью возможно сделать V-образный паз для производства сложных, объемных конструкций из композитных материалов с вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей. Доступны ножи для углов выборки 0°, 15°, 22,5° и 45°.
СТТ - Биговальный инструмент
Биговальный инструмент используется для создания складок на гофрированных и аналогичных материалах в местах будущих сгибов. Предназначен для картона, тонких гибких пластиков и других, легко продавливающихся материалов. Инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности.
PCT - пресс-нож с биговальным колесом
Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм. Биговальное колесо деликатно подминает слои гофрокартона, уменьшая его толщину, а выступающее из колеса лезвие с легкостью прорезает слои материала. Таким образом, скорость раскроя значительно повышается, т.к. не ограничивается частотой вибрации лезвия, как в случае с осциллирующим инструментом. Глубина реза и усилие прижима регулируется специальным механизмом, что позволяет использовать широкий спектр различных по толщине материалов.
Инструмент для маркировки UDT и PEN
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета. Для инструмента PEN нужен отдельный модуль.
Punch and Notch модуль
Позволяет с большой скоростью и точностью пробивать круглые отверстия различных диаметров и делать V-образные и l-образные надсечки.
RZ1/RZ1.8 - мощный фрезерный модуль
Фрезерный модуль с высокочастотным ротором может использоваться для резки жестких материалов, например, фанеры, МДФ, пластика, композитных материалов и т. д. Инструмент способен работать 24 часа, 7 дней в неделю и может комплектоваться двумя различными шпинделями мощностью 1 или 1,8 кВт.
