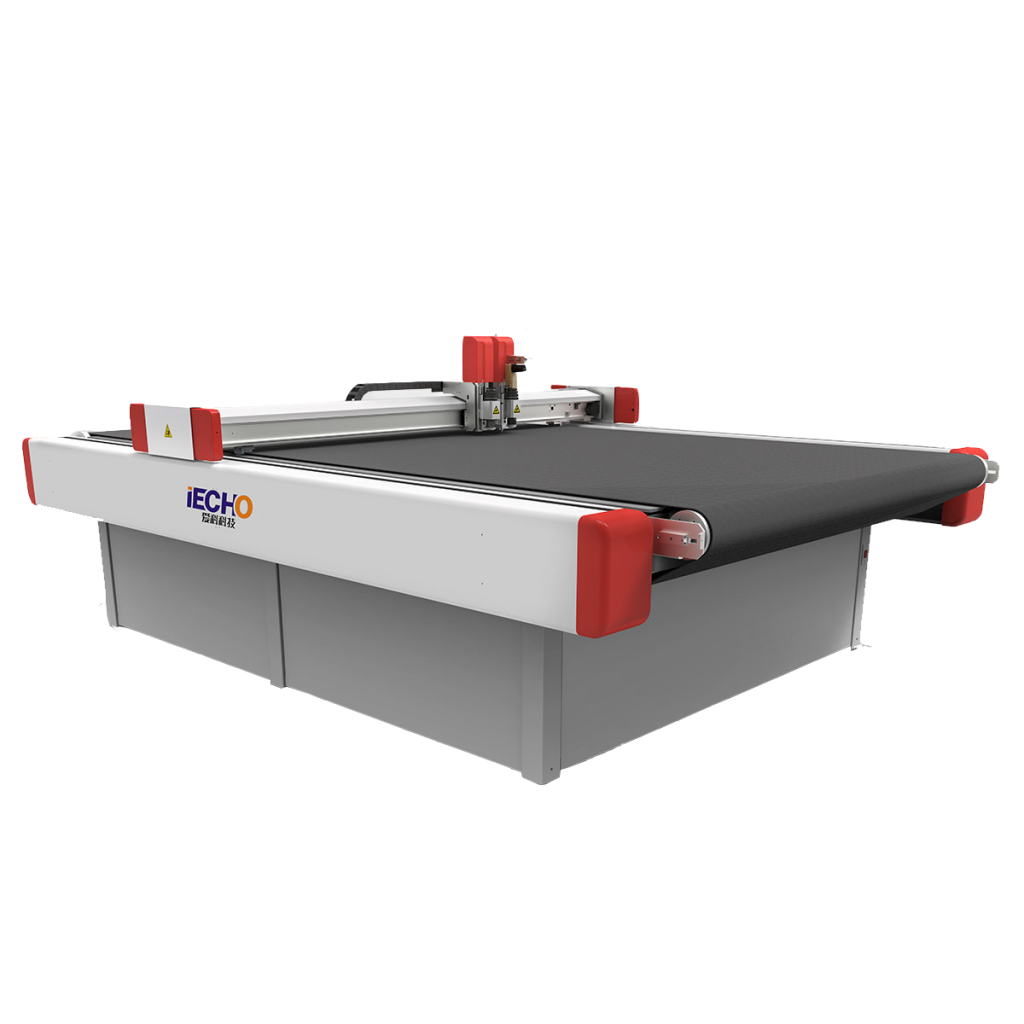

Планшетный режущий плоттер IECHO серия BK

Плоттеры серии IECHO BK позволяют найти оптимальное решение по раскрою различных материалов в индустрии упаковки и рекламы. Имеется возможность легкого выполнения прототипов из гофрокартона, древесно-стружечных плит, сотового картона и т.п. Благодаря автоматическому укладчику система резки IECHO BK эффективно поддерживает непрерывные производственные процессы.

Компания IECHO предлагает 3 различных моделей, все они различаются количеством инструментов и материалам рабочего стола: IECHO BK, IECHO BK3, IECHO BK4

IECHO BK4



Система высокоскоростной цифровой резки IECHO BK4 - следующее поколение популярной модели BK3. Устройство в автоматическом режиме выполняет резку, надсечку, гравировку, биговку, перфорацию, маркировку различных материалов плотностью до 50-ти мм: пленки, резины, меха, ковролина, подкладочных и нетканых материалов, сотового  поликарбоната,  картона, акрила, пластика, гофрокартона, различных тканей, кожи, кожзама и других материалов.

Особенности:

• Укреплена сварная рама корпуса, теперь ее толщина составляет 12 мм. Благодаря этому, прочность увеличилась на 30%. Вес корпуса с рамой составляет от  600 кг до 900 кг. BK4 сможет без проблем справиться с высокоинтенсивной и длительной работой 24х7.

• Меньший уровень шума при работе. Вакуумный насос размещен в коробе, изготовленном из звукоизолирующих материалов, снижая уровень шума до 65 дБ, тем самым обеспечивая комфортную рабочую среду.

• Более прочный стол. Рабочий стол на BK4 изготовлен из авиационного алюминия.

• Усовершенствованы вакуумные зоны. На новинке компания IECHO улучшила функции всасывания на всех зонах резки.

• Увеличенная скорость резки: скорость увеличена на 20 %: с 1500 мм / с до 1800 мм. Это значит, что BK4 сможет быстрее обрабатывать материалы, тем самым увеличив производительность и сократив издержки.

Характеристики

Тип	BK4 1312	BK4 2516
Зона резки	1300 мм x 1200 мм	2500 мм x 1600 мм
Размер машины	2000 мм x 1900 мм	3200 мм x 2100 мм
Максимальная скорость резки	1500 мм/сек
Точность резки	0,1 мм
Максимальная толщина материала	50 мм
Формат данных	DXF, HPGL, PDF
Интерфейс	Последовательный порт
Фиксация материала	Вакуумный стол
Мощность вакуумной помпы	7,5 КВт
Питание	220 В / 50 Гц, 380 В / 50 Гц
Условия окружающей среды	Температура 0℃-40℃, влажность 20%-80%

IECHO BK3

Универсальная система высокоточной цифровой резки IECHO BK3 может осуществлять резку, надсечку, вырубку, фрезерование, биговку и маркировку с высокой скоростью и высокой точностью. Плоттер оборудован алюминиевым столом и тремя инструментальными вставками. Устройство подачи и приемное устройство повышает производительность системы. IECHO BK3 вполне подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки.

Особенности:

• Совместимость с большинством программ для проектирования и возможность перехода от ручной резки к высокоскоростному цифровому крою
• Плоттер оборудован алюминиевым столом и тремя инструментальными вставками
• Устройство подачи и приемное устройство повышает производительность системы
• Благодаря автоматическому укладчику система эффективно поддерживает непрерывные производственные процессы
• Резка, надсечка, вырубка, фрезерование, биговка и маркировка с высокой скоростью и высокой точностью
• Аппарат подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки

Характеристики

Тип	BK3 1713	BK3 2513	BK3 2517
Зона резки	1700 мм x 1300 мм	2500 мм x 1300 мм	2500 мм x 1700 мм
Размер машины	2500 мм x 2100 мм	3200 мм x 2100 мм	3200 мм x 2400 мм
Максимальная скорость резки	1500 мм/сек
Точность резки	0,1 мм
Максимальная толщина материала	50 мм
Формат данных	DXF, HPGL, PDF
Интерфейс	Последовательный порт
Фиксация материала	Вакуумный стол
Мощность вакуумной помпы	7,5 КВт
Питание	220 В / 50 Гц, 380 В / 50 Гц
Условия окружающей среды	Температура 0℃-40℃, влажность 20%-80%

IECHO BK

Универсальные цифровые режущие плоттеры IECHO BK представляет собой интегрированное решение для изготовления прототипов и коротких тиражей. Имеется широкий выбор ножей и биговальных колёс, позволяющих системе грамотно и точно начертить, разрезать, надрезать, отбиговать и отперфорировать. Система цифровой резки IECHO BK совместима с большинством программ для проектирования и позволяет осуществить переход от ручной резки к высокоскоростному цифровому крою, включая быстрое изготовление коротких тиражей. Плоттер оснащен однозонным вакуумным столом с акриловой столешницей, оборудован зубчато-ременной передачей.

Особенности:

• Совместимость с большинством программ для проектирования и возможность перехода от ручной резки к высокоскоростному цифровому крою
• Оптимальное решение по раскрою различных материалов в индустрии упаковки и рекламы
• Идеальный инструмент для производства лекал, раскроя пленок, резины, меха, ковролина, подкладочных и нетканых материалов, сотового поликарбоната, картона, акрила, пластика, гофрокартона, различных тканей, кожи, кожзама и других материалов
• Благодаря автоматическому укладчику система эффективно поддерживает непрерывные производственные процессы
• Широкий выбор ножей и биговальных колес, позволяющих системе грамотно и точно начертить, разрезать, надрезать, отбиговать и нанести перфорацию
• Фирменная модульная концепция дает возможность оснастить систему нужными инструментами за несколько простых и быстрых шагов

Характеристики

Тип	BK1311	BK1713	BK2011	BK2516
Зона резки	1300 мм x 1100 мм	1700 мм x 1300 мм	2000 мм x 1100 мм	2500 мм x 1600 мм
Размер машины	2100 мм x 1900 мм	2500 мм x 2100 мм	2800 мм x1900 мм	3300 мм x2400 мм
Длина	800mm-5000mm
Ширина	800mm-5000mm
Макс. Скорость резки	1000 мм/сек
Точность резки	0,1 мм
Макс. Толщина материала	50 мм
Формат данных	DXF, HPGL, PDF, ISO
Интерфейс	Последовательный порт
Фиксация материала	Вакуумная система
Мощность вакуумной помпы	7,5 Квт
Питание	220 В / 50 Гц, 380 В / 50 Гц
Условия окружающей среды	Температура 0℃-40℃, влажность 20%-80%

Области применения планшетных режущих плоттеров IECHO серии BK

• Упаковка и наружная реклама: высокоскоростной фрезерный шпиндель позволяет изготавливать панели из акрила, алюминия и других твердых материалов.
• Автомобильная индустрия: система резки IECHO BK обеспечивает решение для внутренних компонентов, используемых в автомобилестроении, изготавливаемых из кожи, текстиля, ПВХ и многих других материалов.
• Композитные материалы: режущая система BK практически исключает длительное ручное рисование и ручную резку. Чем сложнее задача, тем больше преимуществ вы сможете добиться в производительности и точности с помощью плоттеров серии BK.
• Одежда и текстиль: система резки IECHO BK хорошо подходит для нужд швейных и текстильных производителей. Для разработки продукта или для изготовления высококачественной специальной одежды. Комбинация инструмента DRT и головки PPT плюс автоматическая загрузка материала с помощью контроля кромки обеспечивает большую гибкость и универсальность.
• Уплотнение: система резки IECHO BK может заменить традиционную высечку при изготовлении уплотнительных прокладок из большого спектра материалов.
• Спортивные товары: режущие плоттеры IECHO BK поддерживают потребности индустрии спортивных товаров, эффективно и точно разрезая неметаллические подложки, такие как углеродное волокно, стекловолокно, полиэтилен и другие материалы.

Все модели могут оснащаться максимально двумя модулями-держателями для работы с большим числом инструментальных вставок. Инструментальные вставки позволяют работать с различными типами статических ножей, осциллирующих ножей, дисковых ножей, фрезами. Фирменная модульная концепция позволяет оснастить систему нужными инструментами за несколько простых и быстрых шагов.
